一、 工藝簡介

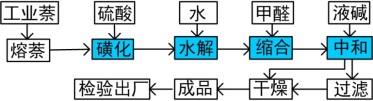

萘系減水劑的生產過程主要由磺化、水解、縮合和中和四個工段組成，如下圖所示：
萘系減水劑工藝
1、磺化
將定量的工業萘倒入3000L磺化反應釜內，在密閉狀態下向反應釜夾套內通入194℃的蒸汽，將萘融化，當熔萘溫度升到135℃時，停止加熱，開始向反應釜內滴加硫酸（98%）。硫酸溶于水放出大量熱，可使水沸騰，為防止反應釜溫度過高，稀釋硫酸時應通過滴加方式進料，同時不斷攪拌，應控制滴加時間在0.5~1小時內。硫酸滴加完畢后，開始供氣加熱，使物料溫度上升到160~165℃，此時硫酸與工業萘開始進行磺化反應，生成α-萘磺酸與β-萘磺酸。為保證磺化反應順利進行，必須控制反應溫度在160℃~165℃之間，為此要不斷調整供氣壓力。為使萘盡可能完全磺化，應使硫酸過量10%，通過控制物料酸度值來實現，控制其酸度值在3.1~3.3之間?；腔磻?yīng)階段一般需2小時。 磺化反應結束后，向反應釜內通入蒸氣，直接將萘磺酸壓入水解釜內。反應過程需補充部分稀釋水，來調節物料粘度。

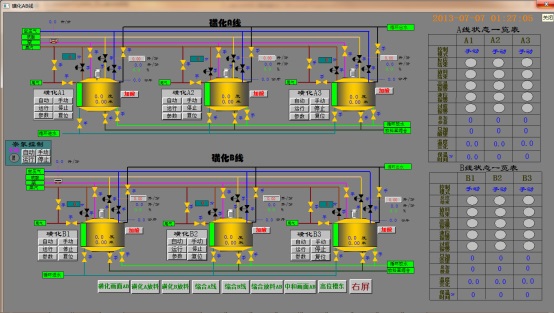

磺化工段
2、水解
在160℃~165℃的磺化溫度下產生大約15%的α-萘磺酸，由于α-萘磺酸活性較大，它存在會影響以后的縮合反應，應該將其轉化或除去。α-萘磺酸在120℃時極易水解，而β-萘磺酸在此溫度下比較穩定，因此可以通過水解反應除去α-萘磺酸。開啟循環水系統，并向反應釜內加水，控制溫度在120℃左右，使α萘磺酸進行水解反應，水解產物為萘和硫酸，分離以后的產物可作為原料繼續參與磺化反應。為保證水解反應徹底完成，應保證水解時間在30分鐘以上。水解反應結束后，通入蒸氣將β-萘磺酸壓入縮合反應釜內進行縮合反應。
3、縮合
縮合反應是萘系高效減水劑生產過程中的重要反應，也是時間較長的一個工序。技術關鍵是使反應盡可能的完全，得到長鏈分子，同時反應時間盡可能的短，以便縮短生產時間及降低生產成本。
開啟循環冷卻水系統將反應釜內的物料降溫到85℃~100℃之間，然后開始滴加甲醛。甲醛在物料中酸根離子的作用下，發生轉變，生成反應性很強的羰基離子。
為保證甲醛最大限度羰基化，滴加速度要慢，一般控制在2小時左右。羰化反應結束后，通氣加熱，使物料溫度上升到110℃，此時甲醛羰離子與β-萘磺酸開始進行縮合反應，生成萘系磺酸甲醛縮合物，縮合反應歷時約4.5h。反應過程中，為了調節物料粘度，需補充部分稀釋水。縮合反應結束后，將生成物轉移到中和罐內進行中和反應。
4、中和
在磺化、水解、縮合反應過程中，均保持有一定的酸度，為增強減水劑的水溶性，需使產物變?yōu)橐兹苡谒拟c鹽，因此，需加入堿液中和。加入Ca（OH）2 ，將SO42－去除，生成CaSO4沉淀物，通過過濾去除Ca SO4。中和反應后，形成的水劑產品置于貯罐內。

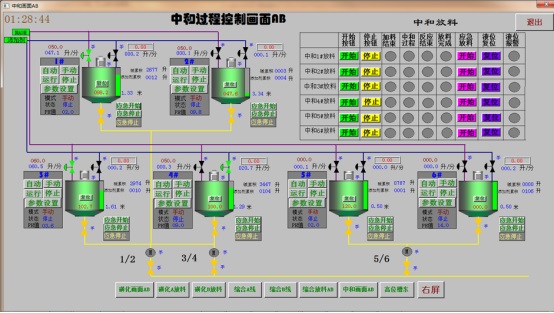

中和工段
二、控制策略
磺化反應的控制要點：
●萘與硫酸質量比： 1：1.3～1.4
●磺化反應溫度：160～165℃
● 在160～165℃維持磺化時間約2小時
水解反應控制總酸度在29%左右，加水量一般為2～5克/克萘，用水量多對水解反應有利，但對縮合反應不利，故在控制好酸度的情況下，盡量少加水。
縮合反應的控制要點：
●萘磺酸：甲醛 = 1：0.95～1.0
●縮合溫度100～110℃
●縮合酸度28～30%
●縮合時間4～6小時
中和過程中要控制加堿速度，速度過快，反應劇烈很容易造成溢料；要嚴格控制物料反應終點，終點不到或超過終點都會影響產品質量。
三、應用效果
UW500 DCS應用于山東萬山減水劑生產線后，大幅提高了生產線效率和產品質量，在同樣生產人員情況下，生產線規模得到快速擴建。山東萬山化工有限公司是中國最大的萘系高效減水劑專業生產商，在國內高效減水劑市場份額達到30%以上。本項目包括24條萘系高效減水劑生產線，主要產品有FDN-A、FDN-B、FDN-C等，年產量60萬噸（粉體）。
