一、概述
UW500集散控制系統（DCS）目前在農藥行業已取得了廣泛應用，DCS對提高農藥企業全廠自動控制、提高生產安全性及作業效率都有著重要作用。草甘膦目前是世界上最暢銷的農藥之一，它是有機膦類內吸傳導型廣譜滅生性除草劑，是由美國孟山都化學公司于20世紀60年代篩選合成的一種除草劑，具有其它除草劑不具備的許多優越性。本文主要講述UW500集散控制系統在草甘膦生產過程中的應用案例。
二、工藝簡介
我國草甘膦生產工藝主要有兩種方法：甘氨酸-亞膦酸二甲酯法和亞氨基二乙酸（IDA）合成法。目前甘氨酸-亞膦酸二甲酯生產草甘鱗占到全國總產量的80%以上。二甲酯法生產工藝包括兩步反應過程，第一步為合成，第二步為水解。反應以甲醇為溶劑，三乙胺為催化劑。水解的汽相產物經冷凝器中和后回收溶劑甲醇；液相經結晶分離、干燥的固體草甘膦產品。結晶母液經中和回收催化劑三乙胺后，再蒸發濃縮配制成10%的草甘膦水劑出售。整個工藝過程分成八個工序，依次是合成、水解、脫酸、結晶、干燥、精餾、三乙胺回收、蒸發。

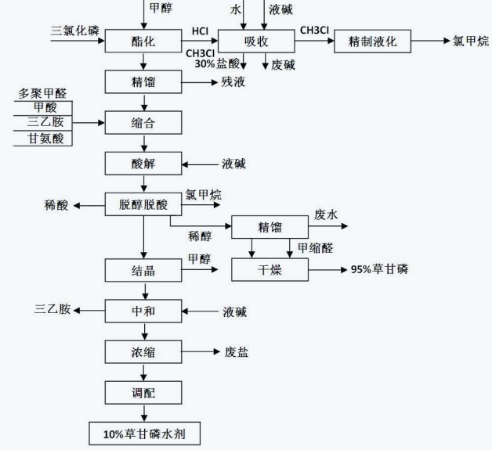

圖 草甘膦生產流程
三、控制方案
二甲酯法合成草甘膦的工藝中主要的兩個環節就是合成和水解工序。合成過程的好壞直接影響草甘膦產品的收率和質量，是草甘膦生產過程中相當重要的一個環節，它主要包括3個反應階段：解聚、加成、縮合。合成反應在同一合成釜中進行，反應物料分階段加入。首先將物料甲醇、三乙胺和多聚甲醛同時投入合成釜當中，開始解聚反應，反應結束后，加入甘氨酸，加成反應開始，經過一段時間當反應溫度到達規定值后，再加入亞膦酸二甲酯，縮合反應開始。這是一個強放熱反應，隨著反應的不斷進行，釜內溫度不斷升高，形成一個
正反饋，若不能及時移走相應的反應熱，則會出現“飛溫”現象，導致副反應激增，大大
地減弱草甘膦的回收率。隨著反應的逐漸完成，反應速度減緩，放熱大幅度減少，這時如果過多地移走反應熱，又會導致反應不完全，所以工藝上要求縮合反應溫度嚴格控制。酸解反應是草甘膦生產過程中另一個十分重要的環節。它主要經歷加酸、脫溶、脫酸等過程。酸解工序是草甘膦生產過程中的第二環節，由合成工序所得到的合成料液進入到酸解脫溶反應器后，需定時定量加入鹽酸作為萃取劑，將合成產物草甘膦從有機相中萃取到酸性水溶液中，然后脫去溶劑，除去鹽酸，最后得到草甘膦原粉。當鹽酸加入合成料液后，會產生大量熱量，要及時地處理這些反應熱。加酸結束后，用蒸汽通過夾套進行加熱，按丁藝要求給定的溫度曲線控制水解釜溫度，進入脫溶階段時，首先加熱進行蒸餾，將氣相產物甲縮醛、甲醇等
低沸物蒸出。反應上升到一定溫度后將蒸餾改為同流，進行負壓脫酸，其中由于熱慣性大，要求避免溫度超調現象。脫酸過程結束后，就進入下一過程，草甘膦粉末的結晶以及溶劑、尾氣回收工序。

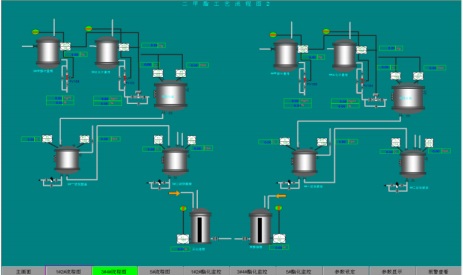

圖二甲酯工藝組態畫面

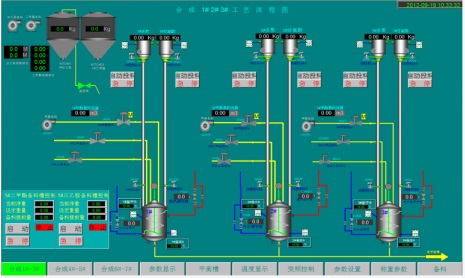

圖合成工藝組態畫面
四、控制工程
本項目設中央控制室一座，系統主機設備、工程師站、操作站設置在中央控制室，根據生產控制和管理要求設工程師站、操作站和現場控制站，一般分為合成現場控制站、二甲
酯現場控制站、氯甲烷回收現場控制站、甲醇回收現場控制站。

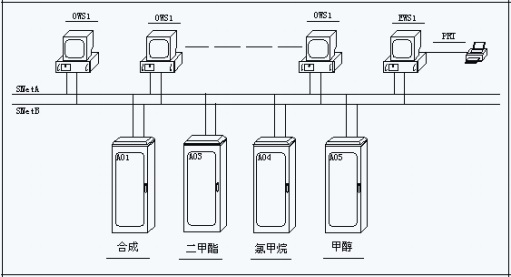

系統結構示意圖
五、小結
本工程自從用UW500集散控制系統投運以來，運行平穩，效果顯著，操作平穩率，產品質量等都大大提高；工人勞動強度，原料消耗等都有大幅度降低，同時也確保了裝置的平
穩安全運行。直接提高了企業的市場競爭能力，為企業帶來了十分明顯的經濟效益。此項目成功的投產表明UW500集散控制系統擁有優質的穩定性、可靠性。
