一、項目背景
二、項目分析
本項目為某空調制造有限公司智能采集系統項目UW2100設計方案，采取無線監測的模式，旨在通過自動化控制系統檢測分散在各戶空調的水溫、室內溫度以及閥門開關等情況，完成各戶數據的采集，上傳至公司總部對各戶數據集中監控。
現階段情況：現需對各戶空調中的數據進行上傳至公司總部集中監控，目前情況為各戶分散于村子里的不同區域，集中監控位于公司總部，接收來自于400戶居民空調數據。
綜合上述項目概況以及所提供項目系統圖紙說明，杭州優穩提出綜合一體式解決方案，滿足用戶需求。
三、項目整體設計方案

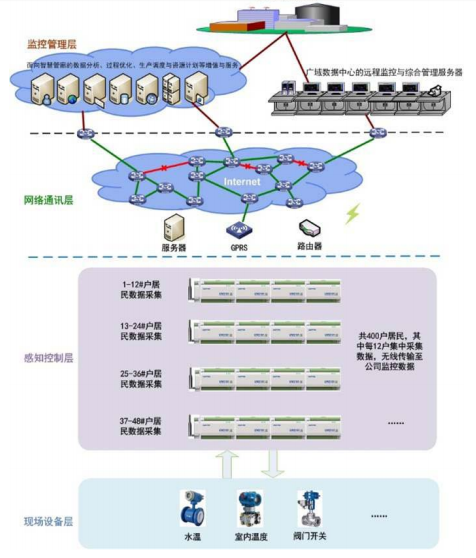

結合項目整體需求及特點，本系統采用浙大優穩UW2100硬件模件感知控制智能前端結合UWinTechPro軟件平臺，結合項目現場實際情況，搭建如圖1所示的整體網絡架構。
圖1 總體網絡架構圖
現場安裝控制箱，在此的基礎上設立中央控制室，中央控制室內設立工程師站及操作員站，通過UW2101+UW2133無線模式可將數據傳到公司總部監控平臺中控室，采用12戶居民數據集中采集至2133+2101模塊中，共需建34個站，每站模件個數為：2133*1、2101*3，級聯模式。實現中控室遠程監測村子中分散各戶家中的空調溫度、閥門數據；
1、遠程監測數據傳輸基于UWNTEK監控組態軟件
將基于硬件采集的數據組態至軟件人機界面進行集中顯示，并基于軟件WEB服務器最終將指定畫面指定數據進行WEB發布，以實現監測平臺基于手機、電腦等客戶端集中遠程瀏覽、監控。通過WIFI/GPRS/4G方式無線傳輸，最后將所有樓層各站的數據統一匯總到主控制室；監測數據能夠存儲、調用；系統軟件具有存儲功能，就監測到的數據可實現存儲及調用功能；
2、能夠監測設備運行各種狀態，遠程在中控室中集中監控?cái)?shù)據
該項目采用UW2101+UW2133模塊，將所采集的數據實現遠傳，設置中央控制室，中央控制室配置工程師站及操作員站，基于UWNTEK1.0軟件平臺基于UWNTEK1.0軟件平臺人機監控界面實現基于PC的集中式遠程控制，將數據遠傳至中央控制室進行數據監測。
3、組態畫面
按工藝圖UWNTEK系統軟件平臺內置豐富的圖庫圖元，可根據項目實際工藝需求形象繪制工藝流程圖四、配置說明
四、配置說明
4.1測點清單

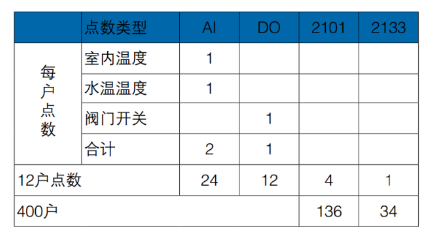

根據項目情況，統計測點清單如下：
其中，由于需求是采用4個級聯，4個模塊級聯為一個站可接收來自12戶居民的數據采集，共需要建設34個站點。
通過各站現場采集數據后將數據通過2133無線上傳至市里公司總部進行對該村各戶居民空調數據監控。

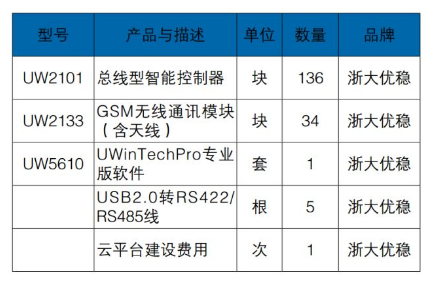

4.2配置清單配置說明：
本系統采用浙大優穩UW2100硬件模件感知控制智能前端結合UWNTEK1.0軟件平臺，實現數據的遠程監控及就地控制。
在此基礎上設置中央控制室，中央控制室配置工程師站及操作員站，基于UWNTEK1.0軟件平臺基于UWNTEK1.0軟件平臺人機監控界面實現基于PC的集中式遠程控制。
同時，系統支持視頻整合功能，可將現場攝像頭視頻信號接入工程師站兼操作員站以實現現場實時信息監控。同時提供標準HDMI視頻接口，與中央監控室大屏連接，實現重點工藝流程大屏監控。
本方案支持廠內移動終端（手機、ipad、平板、筆記本等）遠程監控，可實現工廠內指定人員實時遠程監控?cái)?shù)據，并就緊急情況及時給出報警信息，提高項目的可靠性及實時性。
五、操作站配置
項目可配置1~2臺操作員站兼工程師站（數量不限），放于中央監控室，可完成畫面操作、控制功能。
